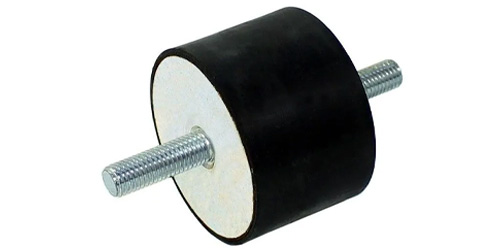

Titreşim Takozu Ölçüleri (A / B / C Tipi Dişli Takoz)
Kompresör, jeneratör, pompa, fan, motor ve panellerde titreşimi sönümleyen dişli kauçuk-metal takozlar. A tipi (iki uç dişli), B tipi (bir uç dişli, bir uç somun yuvalı), C tipi (iki uç somun yuvalı); 45 – 75 Shore A doğal kauçuk, NBR ve neopren gövde seçenekleri.
Standart dişli takoz ölçüleri (çapxyükseklik · diş)
Satıra tıklayın; WhatsApp'ta o ölçü için teklif mesajı hazır gelir.
| Ölçü (çap x yükseklik · diş) | Çap | Yükseklik | Yük (55 Sh A)* |
|---|---|---|---|
| 15x15 M4 | ø 15 mm | 15 mm | ~6 kg |
| 20x15 M6 | ø 20 mm | 15 mm | ~10 kg |
| 20x20 M6 | ø 20 mm | 20 mm | ~10 kg |
| 20x25 M6 | ø 20 mm | 25 mm | ~9 kg |
| 25x20 M6 | ø 25 mm | 20 mm | ~16 kg |
| 25x25 M6 | ø 25 mm | 25 mm | ~15 kg |
| 25x30 M6 | ø 25 mm | 30 mm | ~14 kg |
| 30x20 M8 | ø 30 mm | 20 mm | ~25 kg |
| 30x25 M8 | ø 30 mm | 25 mm | ~24 kg |
| 30x30 M8 | ø 30 mm | 30 mm | ~22 kg |
| 30x40 M8 | ø 30 mm | 40 mm | ~20 kg |
| 40x30 M8 | ø 40 mm | 30 mm | ~40 kg |
| 40x40 M8 | ø 40 mm | 40 mm | ~38 kg |
| 40x40 M10 | ø 40 mm | 40 mm | ~38 kg |
| 40x50 M10 | ø 40 mm | 50 mm | ~35 kg |
| 50x30 M10 | ø 50 mm | 30 mm | ~65 kg |
| 50x40 M10 | ø 50 mm | 40 mm | ~62 kg |
| 50x50 M10 | ø 50 mm | 50 mm | ~58 kg |
| 60x40 M10 | ø 60 mm | 40 mm | ~90 kg |
| 60x50 M12 | ø 60 mm | 50 mm | ~85 kg |
| 60x60 M12 | ø 60 mm | 60 mm | ~80 kg |
| 70x50 M12 | ø 70 mm | 50 mm | ~120 kg |
| 75x50 M12 | ø 75 mm | 50 mm | ~140 kg |
| 75x55 M12 | ø 75 mm | 55 mm | ~135 kg |
| 80x60 M14 | ø 80 mm | 60 mm | ~160 kg |
| 100x40 M16 | ø 100 mm | 40 mm | ~250 kg |
| 100x50 M16 | ø 100 mm | 50 mm | ~240 kg |
| 100x60 M16 | ø 100 mm | 60 mm | ~230 kg |
| 100x75 M20 | ø 100 mm | 75 mm | ~220 kg |
* Takoz başına tavsiye edilen statik yük (basma), 55 Shore A için; 45 Sh A'da x0,7, 65 Sh A'da x1,3, 75 Sh A'da x1,6.
Takoz ölçüsü nasıl seçilir?
Makine ağırlığını ayak sayısına bölün; tablodan bu yükü karşılayan çap-yükseklik-sertliği seçin. Hedef statik çökme 2 – 5 mm'dir: hiç çökmüyorsa takoz sert, 8 mm'den fazla çöküyorsa yumuşaktır. Diş ölçüsü makinenin ayak deliğine göre belirlenir. Ayrıntı: Titreşim takozu nasıl seçilir?
A, B, C tipi farkı
A tipi: iki ucunda dişli saplama — makine ile zemin arasına. B tipi: bir uç dişli, diğer uç somun yuvalı — panel ve motor montajı. C tipi: iki ucunda somun yuvası — cıvata ile iki taraftan bağlanır. Ağır makinelerde çanak ve konik takozlar kullanılır.
Malzeme
Doğal kauçuk en iyi sönümlemeyi verir (standart). Yağlı ortamda NBR, dış ortamda neopren gövde; gıda ve kimya tesislerinde paslanmaz metal parçalı takoz seçilir.
Titreşim Takozu Ölçüleri hakkında
M10 titreşim takozu hangi ölçülerde var?
ø 40x40, 40x50, 50x30, 50x40, 50x50 ve 60x40 mm M10 dişli A, B ve C tipi takozlar stoktan.
Takoz kaç kg taşır?
Tablodaki değerler 55 Shore A için takoz başına tavsiye edilen statik yüktür; sertlik arttıkça kapasite artar, izolasyon azalır.
Titreşim takozu fiyatı nedir?
Ölçü, tip ve adete göre; standart A tipi takozlar en ekonomiktir. Makine bilgilerini gönderin, uygun takozu seçip fiyatlandıralım.
Listede olmayan ölçü mü lazım?
Çizim, ölçü ya da eski parçanızın fotoğrafını gönderin; özel ölçüyü aynı gün fiyatlandıralım.
