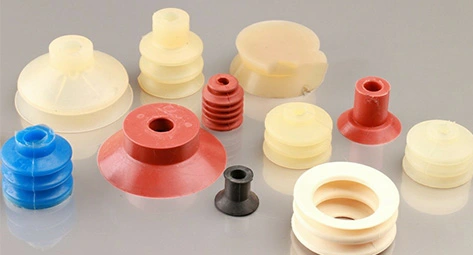

Silikon Vantuz (Vakum Tutucu) Ölçüleri
Robotik ve otomasyon hatlarında parçayı iz bırakmadan tutan silikon vakum vantuzları; düz, körüklü ve oval tipler, ø 10 mm'den 200 mm'ye. Gıda uyumlu ve +200 °C sıcak parça tutmaya uygun silikon; NBR ve PU seçenekleriyle birlikte standart diş bağlantıları.
Standart vantuz ölçüleri ve tutma kuvveti (−0,6 bar)
Satıra tıklayın; WhatsApp'ta o ölçü için teklif mesajı hazır gelir.
| Çap | Tip | Bağlantı | Tutma kuvveti* |
|---|---|---|---|
| ø 10 mm | Düz | M5 | ~4 N |
| ø 15 mm | Düz · 1,5 körük | M5 | ~9 N |
| ø 20 mm | Düz · 1,5 körük | M5 · G1/8 | ~16 N |
| ø 25 mm | Düz · 1,5 körük | G1/8 | ~25 N |
| ø 30 mm | Düz · 1,5 körük | G1/8 | ~36 N |
| ø 40 mm | Düz · 1,5 · 3,5 körük | G1/8 · G1/4 | ~64 N |
| ø 50 mm | Düz · 1,5 · 3,5 körük | G1/4 | ~100 N |
| ø 60 mm | Düz · 1,5 · 3,5 körük | G1/4 | ~145 N |
| ø 80 mm | Düz · 1,5 körük | G1/4 · G3/8 | ~255 N |
| ø 100 mm | Düz · 1,5 körük | G3/8 | ~400 N |
| ø 125 mm | Düz | G3/8 · G1/2 | ~625 N |
| ø 150 mm | Düz | G1/2 | ~900 N |
| ø 200 mm | Düz | G1/2 | ~1600 N |
* Teorik değer; güvenlik katsayısı dikey taşımada 2, yatay ve hızlı hareketlerde 4 alınmalıdır.
Vantuz tipi nasıl seçilir?
Düz vantuz: cam, sac, plaka gibi düz ve sert yüzeyler; en yüksek yanal tutuş. 1,5 körüklü: hafif eğimli yüzey ve yükseklik farkı. 3,5 körüklü: karton, ambalaj, eğri yüzey; parçayı yumuşak alır. Oval: uzun ve dar parçalar (profil, boru).
Çap hesabı
Gerekli kuvvet = parça ağırlığıx9,81xgüvenlik katsayısı ÷ vantuz sayısı. Örnek: 5 kg parça, 2 vantuz, katsayı 2 → vantuz başına 49 N → ø 40 mm (64 N) yeterli. Ayrıntı: Silikon vantuz nedir?
Malzeme seçimi
Silikon: iz bırakmaz, gıda uyumlu, sıcak parça. NBR: yağlı sac, yüksek aşınma. Poliüretan: pürüzlü yüzey, çok uzun ömür.
Silikon Vantuz Ölçüleri hakkında
40 mm vantuz ne kadar yük taşır?
−0,6 bar vakumda teorik 64 N (~6,5 kg); güvenlik katsayısıyla pratikte 1,5 – 3 kg. Daha ağır parçalar için birden fazla vantuz kullanılır.
Vantuz bağlantı dişi nedir?
Standart M5, G1/8, G1/4, G3/8 ve G1/2 erkek veya dişi diş; mevcut vakum hattınıza uygun bağlantıyı belirtin.
Silikon vantuz sıcak parça tutar mı?
Evet. Silikon vantuz +200 °C sıcaklıkta cam ve metal parçaları tutabilir; NBR ve PU vantuzlar +80 °C ile sınırlıdır.
Listede olmayan ölçü mü lazım?
Çizim, ölçü ya da eski parçanızın fotoğrafını gönderin; özel ölçüyü aynı gün fiyatlandıralım.
